visto che osservare/fotografare gli oggetti celesti non si puo'...
(che palle 'sto meteo!!!!!!!!!!!!)

... mi permetterete una distrazione al limite dell'OT

come qualcuno di voi gia' sapra', mi sto cominciando ad interessare
di radioastronomia amatoriale, piu' che altro per capire cosa si puo'
arrivare a fare con strumenti alla portata del dilettante

tra le altre cose su cui sono incappato, cercando roba in rete, c'e'
un programma che usa la scheda audio del pc come ricevitore di onde
ultralunghe (diciamo da 1000 a 24000 Hz); essenzialmente il segnale
di antenna viene acquisito e digitalizzato a 44KHz dall'ADC della
scheda e poi usato come input per una radio definita in software,
ossia dato in pasto ad un algoritmo matematico che simula le varie
parti che costituiscono un ricevitore (oscillatore locale, mixer,
amplificatore di IF, rivelatore ecc...)

ieri sera/notte sopra casa imperversava il temporale e quindi ho provato
a ricevere i lampi e i fulmini; come antenna ho usato un giogo orizzontale
di un vecchio televisore (connesso alla porta microfono del pc regolata per
il massimo guadagno), orientato in modo da essere piu' sensibile alla
componente verticale del campo e ho cominciato a registrare, in realta'
senza credere molto a quello che stavo facendo... mi sono dovuto ricredere!!

il programma in questione (speclab) tra le altre infinite cose permette di
visualizzare lo spettro delle onde radio ricevute e la sua evoluzione con
il tempo (complimenti agli autori, veramente un lavorone!!!)
(sito: freenet-homepage.de/dl4yhf/spectra1.html )

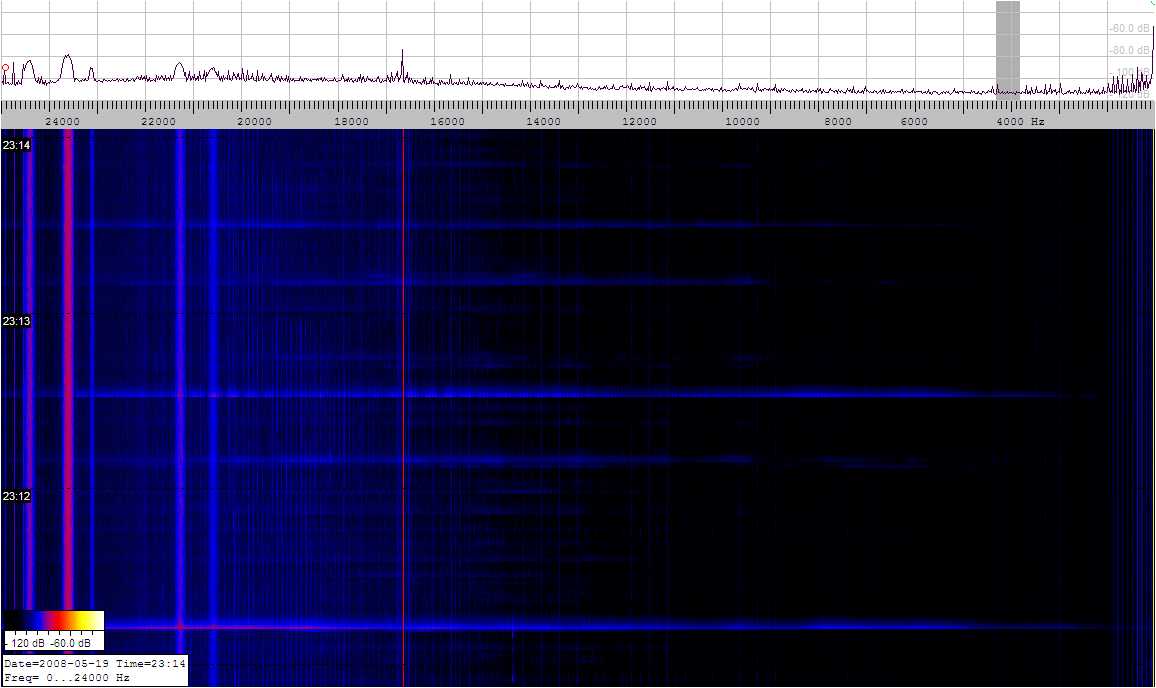

nelle prime due immagini allegate troverete una rappresentazione bidimensionale
frequenza/tempo (orizz./vert.): un po' di spiegazioni...

dicevamo che sull'asse orizzontale ci sono le differenti frequenze ricevute,
24 KHz all'estrema sinistra e 0 Hz all'estrema destra; in alto c'e' lo spettro
istantaneo al momento del salvataggio dell'immagine: si vedono alcuni panettoni
larghi a sinistra (stazioni per comunicazione con i sottamarini, tipicamente)
(cfr. lista su www.aavso.org/observing/programs/solar/vlfstati.txt),
un complesso di linee circa al centro (la piu' alta e' la linea del sincronismo
orizzontale del televisore del vicino, a 15625 Hz) e all'estrema destra la linea
spettrale della rete elettrica a 50 Hz con le sue prime 10-15 armoniche.
oltre a questo ci sono altri segnali piu' deboli, sia statici che dinamici
(ad es. la sonda a ionizzazione della caldaia del termosifone!!)

quando c'e' un lampo o un fulmine viene emesso uno spettro continuo su tutte
le frequenze, in un impulso che puo' arrivare al secondo di durata.

il grosso della figura rappresenta, come detto, l'evoluzione temporale dello
spettro riportato in alto, i numeretti a sinistra sono i time stamp (il tempo
scorre dall'alto in basso...)
i diversi colori, dal nero al rosso, rappresentano intensita' crescenti di
campo

le strutture statiche dello spettro lasciano delle righe verticali (si vedono
chiaramente le linee allargate delle stazioni radio e li linee sottili delle
singole righe come la tv del vicino)

un evento di scarica temporalesca, invece e' segnalato da una riga orizzontale
come quella visibile al centro della figura; sta a segnalare che in quel momento
e' stato emesso campo su praticamente tutte le frequenze (particolarmente oltre
i 5-6 KHz)

nella seconda figura, dello stesso tipo, sono presenti almeno 5 scariche, di
varia intensita' e, presumibilmente, distanza.

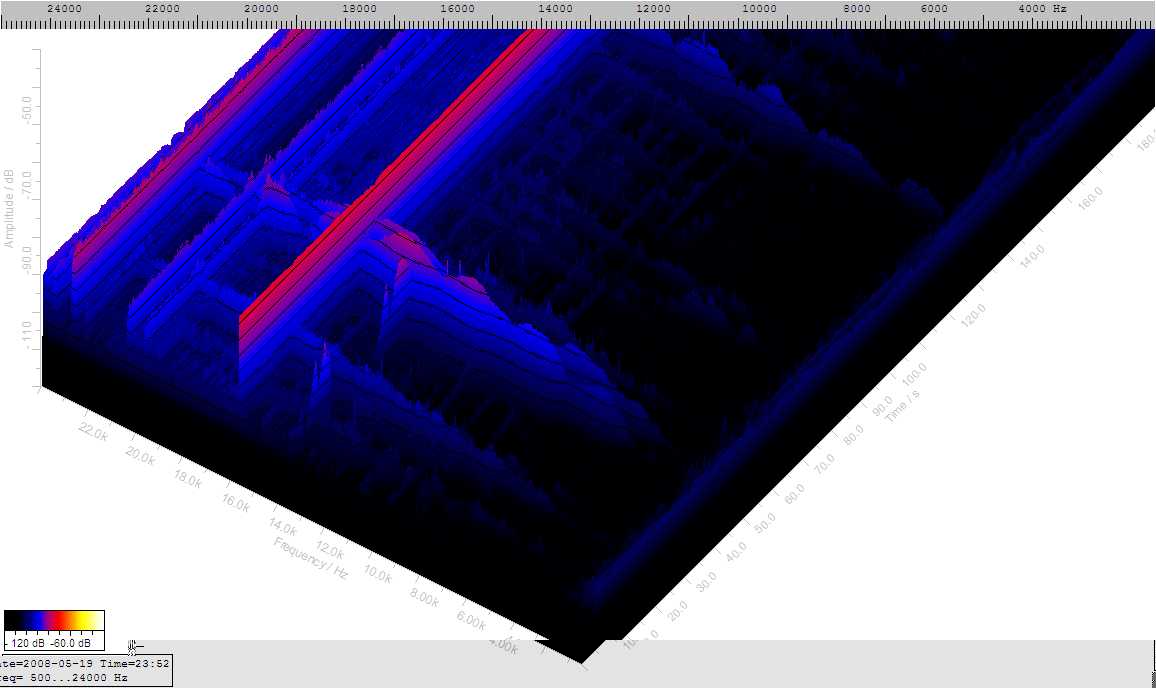

la terza figura e' una rappresentazione tridimensionale, con frequenza e tempo su
x e y, come nella rappresentazione precedente, e l'ampiezza in verticale (asse z)
con anche i soliti colori

ho tagliato la fettina a frequanza inferiore a 500 Hz, che e' affogata dalle
armoniche della frequenza di rete e che "disturbava" la visione tridimensionale
delle strutture prodotte dai fulmini

come si puo' vedere i singoli eventi sono abbastanza diversi l'uno dell'altro,
sia in ampiezza che in distribuzione di questa sulle varie frequenze
(la linea centrale rossa e' la solita tv del vicino, le strutture perpendicolari
ad essa sono i fulmini)

aggiungo qualche altra immagine:

1  lo spegnimento della tv del vicino (la riga rossa al centro
scompare all'improvviso)

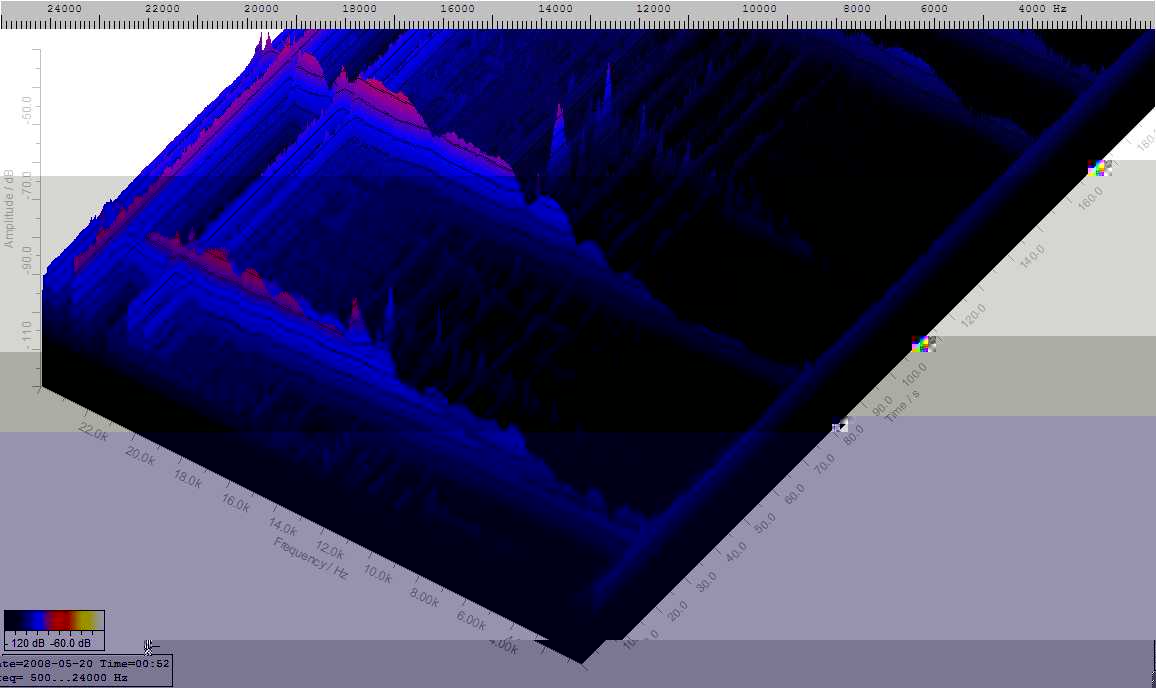

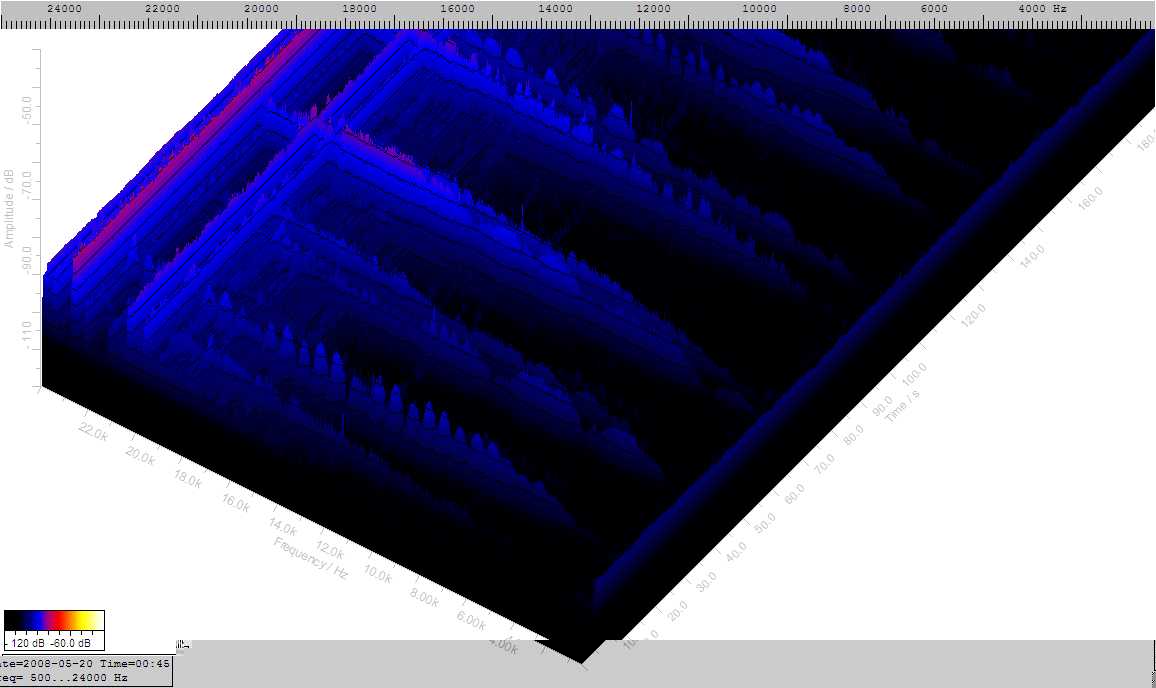

2  un momento particolarmente denso di lampi e fulmini

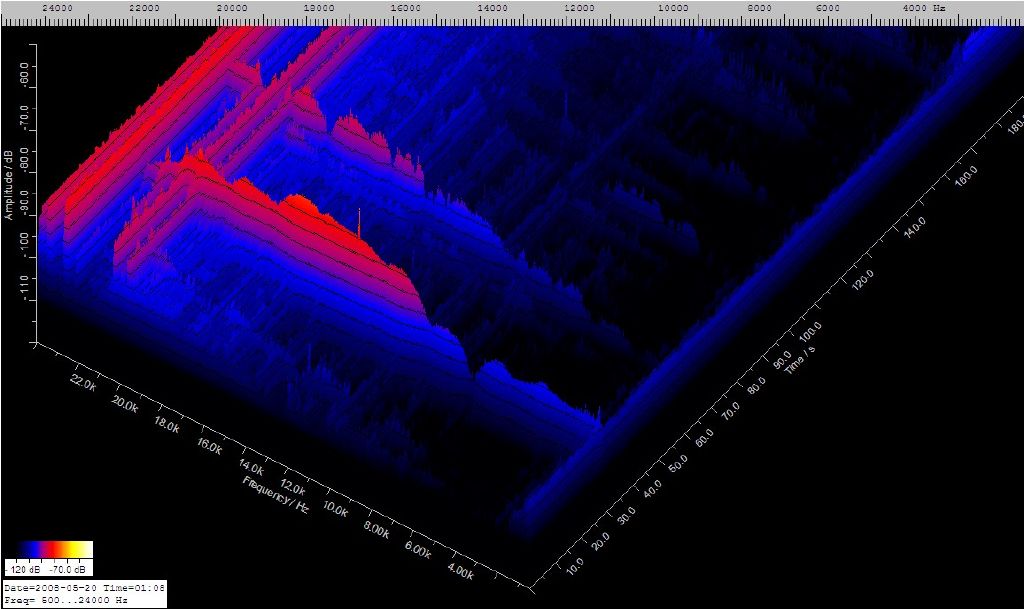

3  una coppia particolarmente intensa

ah dimenticavo... all'inizio ho controllato, dalla finestra, che
i segnali che osservavo sul pc erano in coincidenza con i lampi/fulmini
visibili!!!

altre immagini

1. modificato lo sfondo

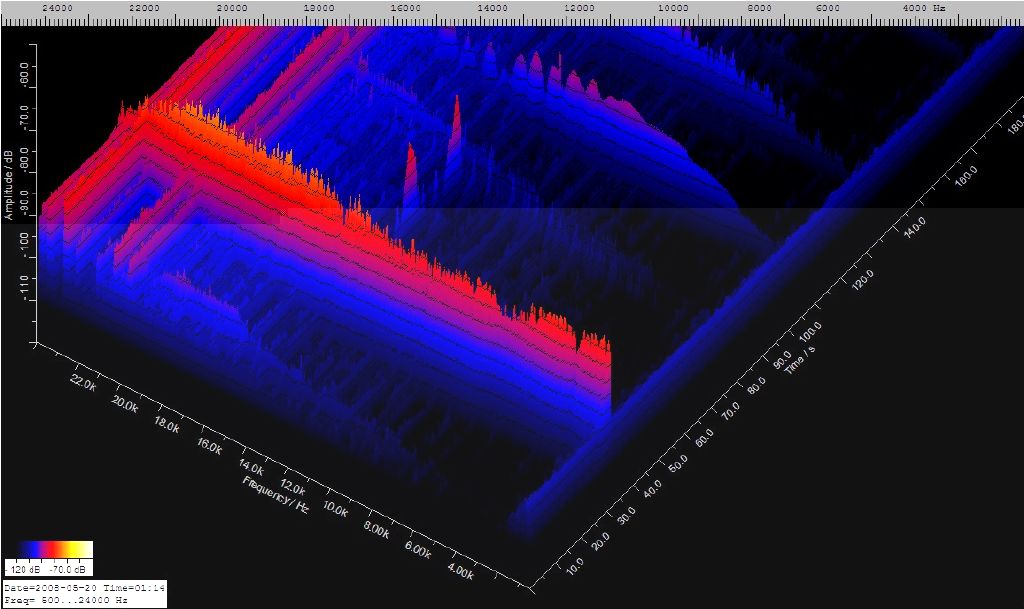

2. un fulmine intenso e vicino (ho avuto paura mi si bruciasse
  l'ingresso microfono del pc!!!)

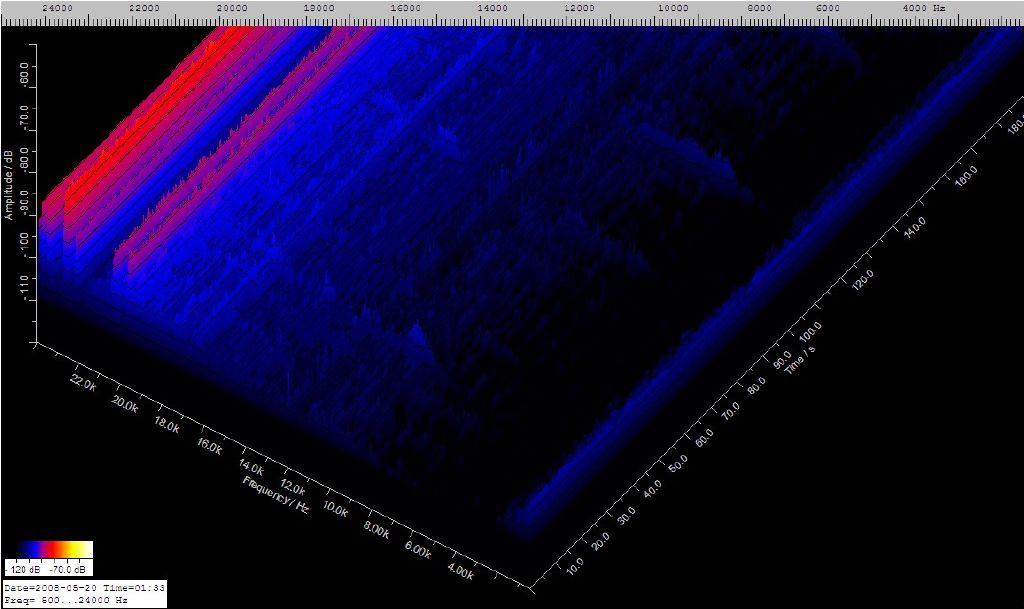

3. la calma dopo la tempesta

ciao a tutti    g.

Aaahhh, leggere tutto questo ben di Dio e non poter vedere (il mio solito firewall) gli allegati e' terribile! Stasera rimedio...

Tanto per cominciare mi sto scaricando Spectrum Lab... Leggo che si possono rilevare anche piogge meteoriche, incredibile!

Ciao ciao
Paolo

visto che osservare/fotografare gli oggetti celesti non si puo'...
(che palle 'sto meteo!!!!!!!!!!!!)

azz...anche stavolta Giuseppone mi anticipa...giusto l'altro giorno stavo guardando la pioggia che aveva cancellato la nostra serata di osservazioni pubbliche della luna in piazza e mi e' venuto in mente che si potrebbe fare astronomia diurna e/o nuvolosa in bande radio, prendendo nota mentalmente di cominciare a guardare/studiare un po' di radioastronomia...

La cosa puo' essere interessante, magari sfruttando una qualche parabola per tv satellitare...

C.
F.

per il berardi:

ne ho messo uno in galleria (tra l'altro a risoluzione piena...)

ciao ciao g.

Ora che le vedo tutte devo dire che sono impressionanti!

un fulmine intenso e vicino (ho avuto paura mi si bruciasse l'ingresso microfono del pc!!!

Il fulmine di cui parli e' arrivato a terra nei pressi della tua abitazione perche' ha fatto fuori la centralina telefonica di Casale Signorini (per chi non lo conosce e' un ristorante molto vicino alla casa di Giuseppe). Mi ha detto oggi il proprietario che hanno dovuto faticare non poco per ripristinare il tutto...

Appena ci vediamo mi spieghi qualcosa in dettaglio... davvero molto interessante questo sistema di acquisizione!

Ciao ciao
Paolo

Veramente interessante!
Non ci capisco molto di sorgenti radio, ma credo di aver capito quasi tutto ciò che hai descritto.
Scusate l'intrusione (e l'ignoranza), ma a parte il fulmine che lascia una traccia sicuramente distinguibile dalle altre, come riesci a distinguere i vari tipi di segnali (centralina caldaia, televisore del vicino, ecc...)? Provo ad ipotizzare: Lo riesci a fare perchè conosci le lunghezze d'onda dei vari elettrodomestici/apparati radio, o è una questione di orientamento dell'antezza ricevente che usi?
Mi rendo conto che è banale, ma come ripeto non ci capisco nulla di frequenze radio!  ??? ??? ???
