Cari amici,

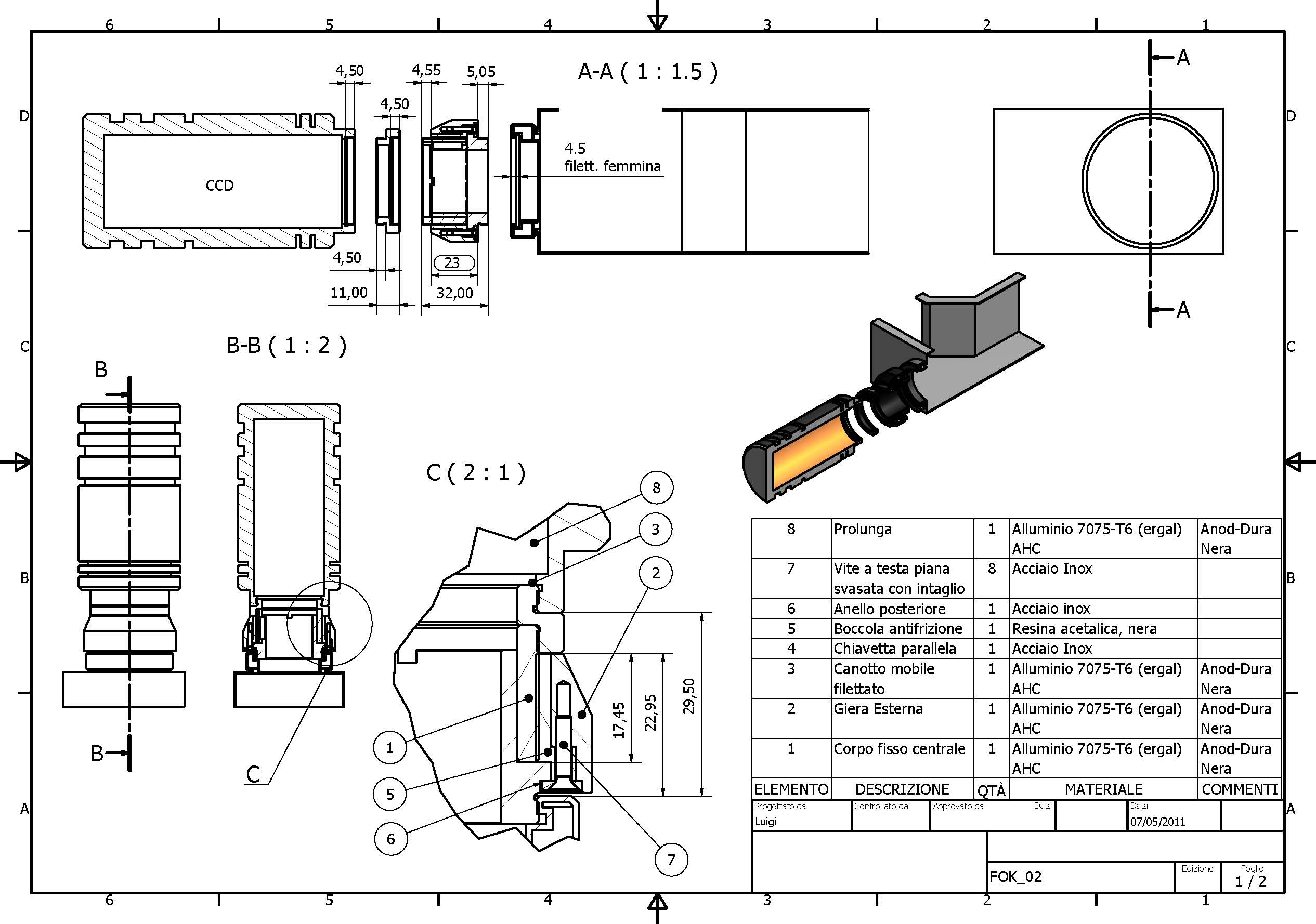

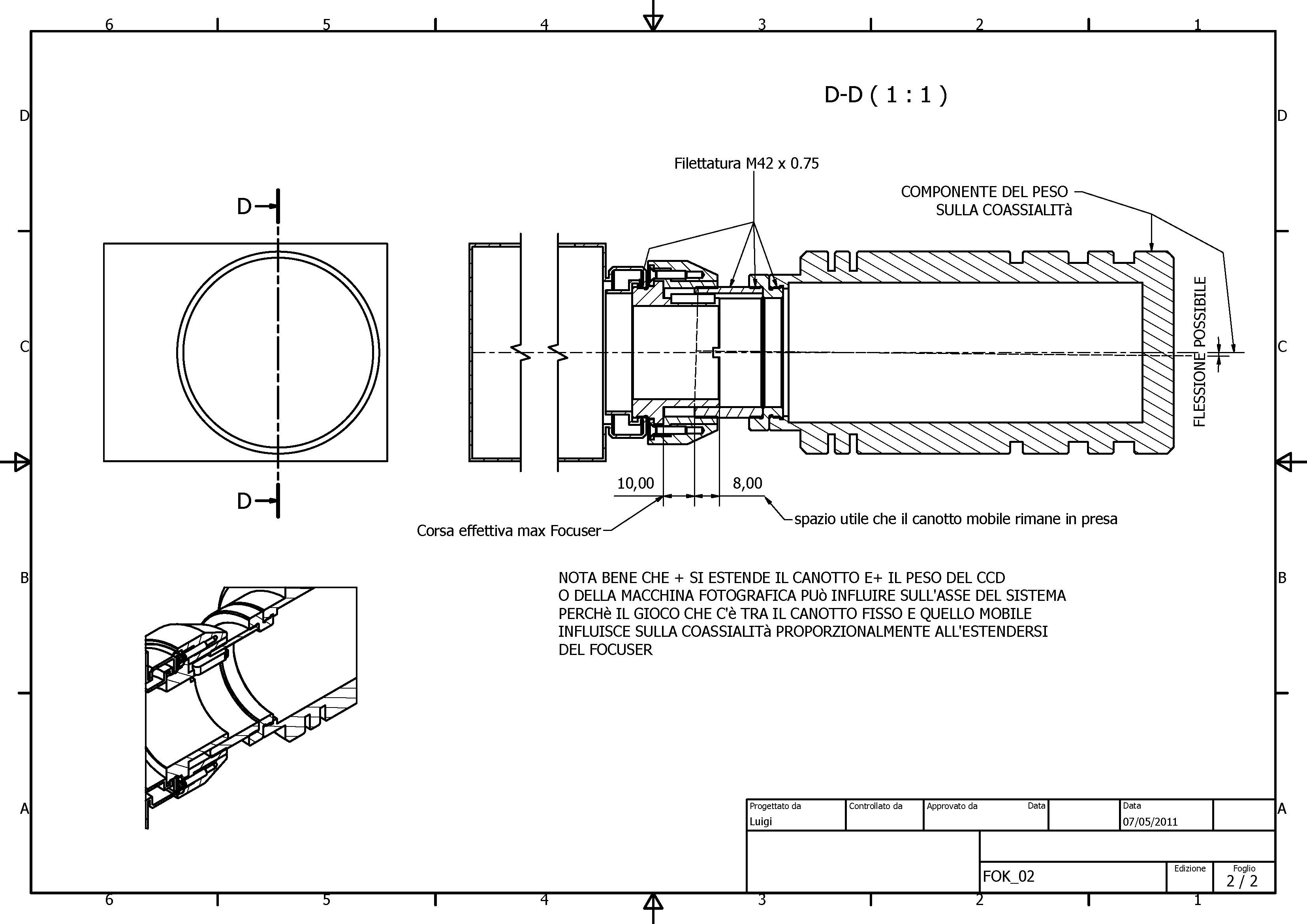

come sappiamo la messa a fuoco è una variabile critica sia nelle riprese fotogafiche sia in spettroscopia. Negli ultimi tre mesi ho realizzato un progetto di focheggiatore che è partito da una idea iniziale di Ken Harrison però molto modificata nella sostanza. Trovate in allegato tutti i disegni costruttivi che ho realizzato per il progetto di un focheggiatore micrometrico per spettroscopia, sviluppato al fine di affinare la messa a fuoco sulle righe dello spettro. Come sappiamo negli spettroscopi Littrow il fuoco non è lo stesso nel passare dalla zona H delta alla zona H alpha, questo a causa della lente collimatrice. Sto facendo costruire da una officina meccanica il primo prototipo. Incollo qui sotto due viste panoramiche:
Il cannotto mobile filettato permette la rotazione senza disassare il ccd o il DSLR che resterà sempre fermo. Quindi i pixels restano sempre allineati con lo spettro. I movimenti sono micrometrici e quindi la messa a fuoco anche se manuale è fine. Non è necessario bloccare la posizione del fuoco perchè è presente una boccola in Pom-C nera che difatto friziona il micro-passo. E' stato progettato per la spettroscopia ma può essere utilizzato anche per l'astro imaging.

I costruttivi incluse le immagine qui sopra sono allegati come file pdf. Sono a vostra disposizione se qualcosa non dovesse essere chiaro.

Ciao,
Marco
