Ciao a tutti,
volevo mostrarvi una modifica che abbiamo apportato al nostro spettroscopio Lhires III per permetterci di fuocheggiare la lente collimatrice interna standosene tranquillamente seduti alla nostra postazione di ripresa senza toccare lo strumento.
Per fare ciò abbiamo preso spunto da questo sito: http://www.cynosurechem.co.uk/astronomy ... focus.html

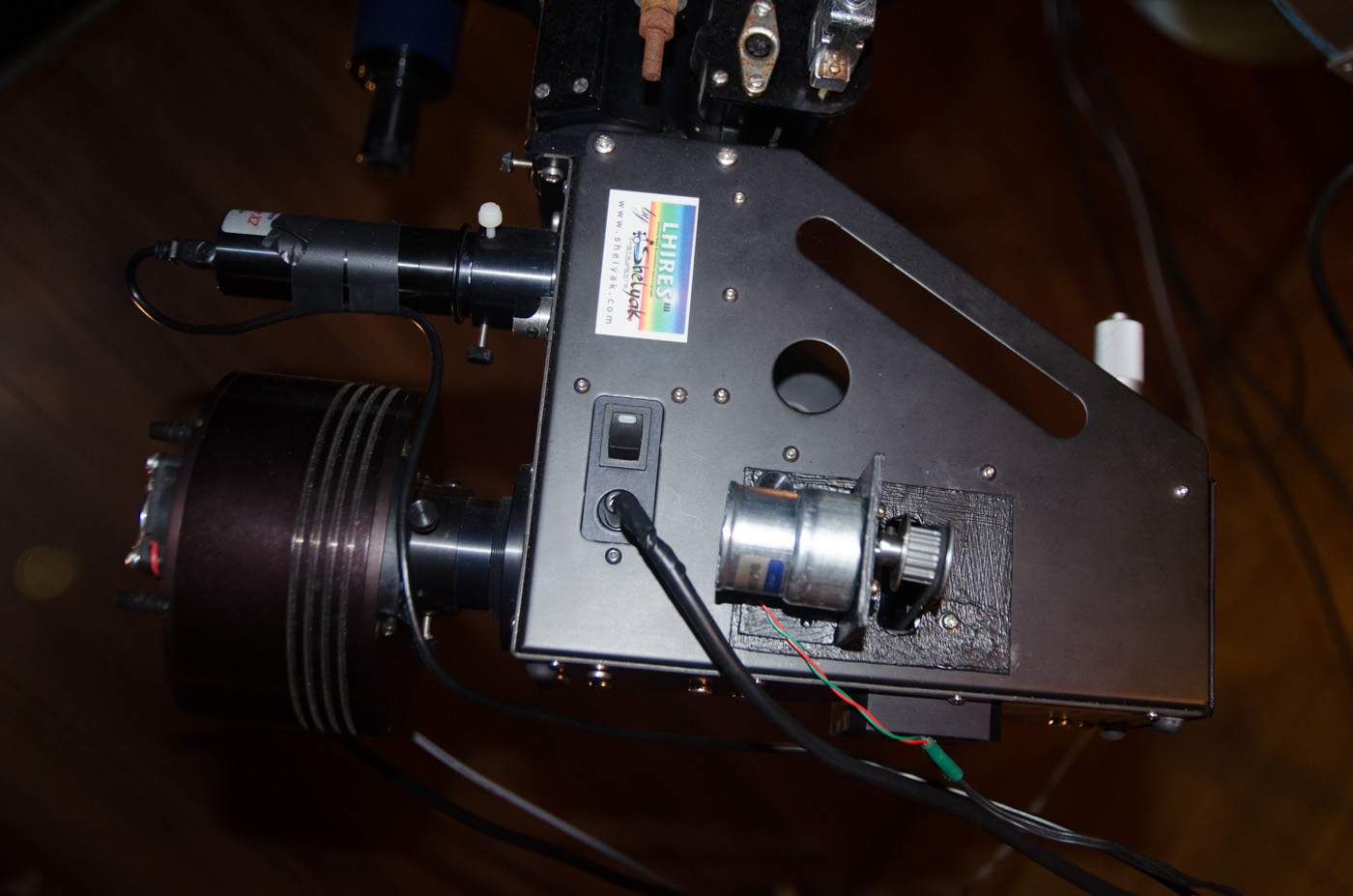

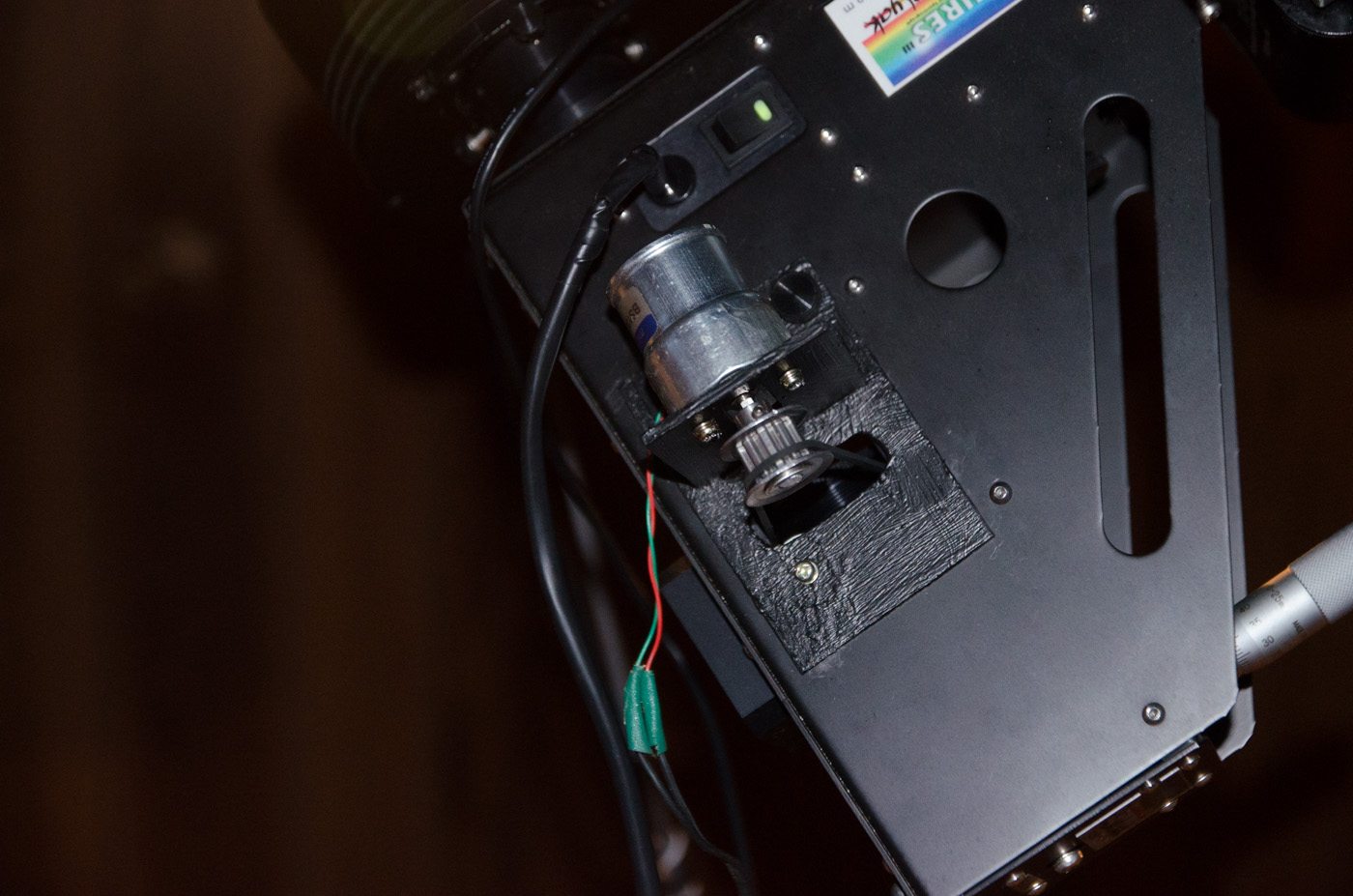

Il nostro fuocheggiatore è costituito semplicemente da un motorino in continua ridotto, da un supporto con una "finestra" per far passare una cinghia di trazione in gomma che dalla puleggia del motore "avvolge" il collimatore facendolo ruotare nei due sensi, e una pulsantiera per alimentare il motore a 12 Volt nei due sensi.

Il tutto è montato al posto della finestrella originale sul fianco dell'Lhires III, che si usa per accedere al collimatore.
Dalle prime prove che abbiamo fatto sembra funzionare egregiamente e ci velocizza molto le operazioni di fuocheggiamento.

Come molti astrofili ci delettiamo anche nell'autocostruzione ed è bello vedere le porprie modifiche funzionare.
L'unica incognita che abbiamo adesso (oddio, "unica" è un parolone, le incognite nel nostro hobby sono sempre moltissime ed imprevedibili) è la tenuta nel tempo della cinghia che abbiamo usato perchè si tratta di una guarnizione di gomma che con il tempo e con gli sbalzi di temperatura potrebbe perdere aderenza e slittare o peggio, rompersi, ma staremo a vedere....

Si può certamente fare di meglio, anche esteticamente, ma per adesso funziona!

Ciao
Nico

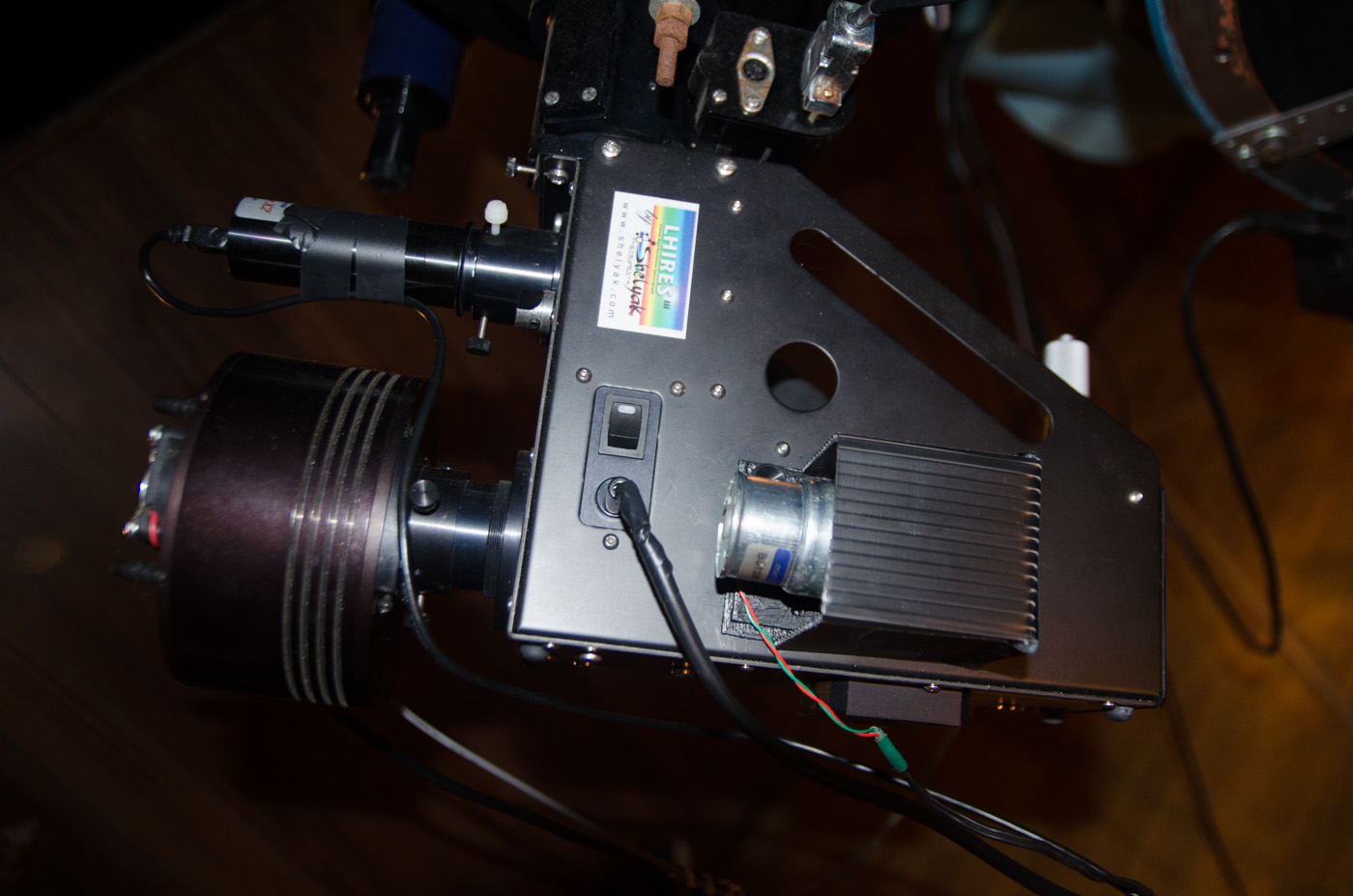

Intanto complimenti a voi per il lavoro! Avete anche realizzato un carter di protezione che rende il tutto più bello dal punto di vista estetico. E poi questo nel nostro hobby non dovrebbe contare più di tanto, anzi in passato era proprio un aspetto per nulla considerato... mi tornano in mente strane mollette, spaghi e altro utilizzati dal nostro carissimo Paolo B. sul motore di declinazione del glorioso C8 arancione. Ma parliamo dei lontani anni '80!!!
Tornando a voi il lavoro sembra ben fatto e sicuramente tornerà comodissimo. Per la trasmissione potreste utilizzare una cinghia per modellismo, no? Tipo queste:

http://game-mania.it/index.php?main_pag ... 77_125_370

Bravi ancora!

Complimenti per l'inventiva! Io sono ormai abituato agli interventi manuali sullo spettroscopio ma riconosco che poter controllare il fuoco senza toccare lo strumento e' assai comodo. Un altro controllo molto utile da comandare in remoto e' l'inserimento (e l'accensione) della lampada al neon. Il mitico Marco Leonardi ha automatizzato entrambi (addirittura anche il micrometro per la selezione della lunghezza d'onda).

Non riesco a vedere bene dalle foto se l'interno dello spettroscopio e' "sigillato" in modo da evitare che parte della luce esterna vi entri e finisca sul sensore. Praticamente tutti gli utilizzatori del Lhires III (me compreso) usano rivestire con il nastro nero tutti gli spigoli. Io copro anche la zona in cui il supporto del reticolo va a contatto con il corpo dello strumento (da quando ho rilevato delle infiltrazioni di luce). Ho visto che alcuni sigillano anche lo sportello del vano messa a fuoco, a me invece non ha mai dato problemi.

Paolo

Grazie per i complimenti.

Grazie a te Paolo Maria per il suggerimento delle cinghie da modellismo, ci stavamo già pensando, ma dovremo vedere di trovarne una con la misura più o meno giusta per provare....

Grazie anche a te Paolo. Riguardo la questione della "sigillatura" per evitare eventuali infiltrazioni di luce, abbiamo già in programma di perfezionare la sigillatura della copertura del motorino e della finestrella di ingresso della cinghia per evitare luci parassite.

Vi terremo informati.

Complimenti Nico ! Concordo con i commenti di Paolo e Paolo Maria. Io per l'azionamento del micrometro ho utilizzato proprio una di quelle cinghie di trasmissione suggerite da Paolo Maria, funzionano perfettamente ! Non ho capito bene che schede e software utilizzate per la gestione in remoto. Io utilizzo Phidget, ma va benissimo anche Arduino. Ho inteso che utilizzate una pulsantiera ma se volete fateci un pensierino a gestire via pc. Io non mi azzardo a muovere in automatico "entrando" dentro lo spettroscopio come avete fatto voi, specialmente in zona reticolo...mi preoccupa non solo l'infiltrazione di luce ma anche di polvere. Quindi complimenti per il coraggio che avete avuto !!! Come si dice la fortuna aiuta gli audaci !

Ciao !
Marco

Ciao Marco e grazie anche a te per i complimenti.
Per adesso il motorino che abbiamo usato è un normale motorino in corrente continua che azioniamo fornendo una tensione di 12V in un senso e nell'altro con due semplici pulsanti.
Ho già usato qualche volta Arduino per alcuni piccoli progetti ed è veramente potente.
Forse in futuro implementeremo Arduino per il comando del fuocheggiatore, magari attraverso l'uso di un motorino passo passo.

Riguardo al rischio di polvere o luce abbiamo già previsto di sigillare tutto il supporto del motore in modo che entri meno luce e meno polvere possibile.
Daltronde nell'Lhires III per fuocheggiare il collimatore siamo costretti ad aprire la finestra laterale dell spettrometro ed agire manualmente sul collimatore quindi sono molte le occasioni per far entrare la polvere. Con il motorino invece, una volta sigillato il tutto non dobbiamo più aprire lo spettrometro.
Anche io avevo qualche dubbio sull'andare a lavorare e midificare in una zona vicino al reticolo, ma in questo caso non siamo molto vicini perchè fra il collimatore ed il reticolo ci sono circa 10 cm di distanza.

Comunque ogni idea o suggerimento sono ben accetti.... per adesso sembra funzionare... poi vedremo.

Sarebbe invece interessante ed utile automatizzare anche il posizionamento della lampadina neon interna facendo ruotare il supporto.... ci stiamo pensando...
