Come costruirsi un semplice sistema di guida dotato di “Specchio a mezza luna"

Introduzione
Ad oggi ho sperimentato che per il mio set up il sistema di guida “split mirror” letteralmente specchio diviso è quello che mi ha dato i migliori risultati. Inoltre è un sistema facile da auto-costruirsi a casa disponendo di un flip mirror da modificare. Si tratta solo di smontare il flip mirror togliere lo specchio in dotazione, realizzare un buco di circa 15-17 mm di diametro nel supporto metallico, ed installare le due parti di uno specchio lasciando una luce di circa 5 mm tra di esse.
Purtroppo una limitazione di questo sistema di guida a split mirror è la presenza di immagini fantasma della stella, immagini dovute ad un allineamento non perfetto delle due metà dello specchio fissate sul supporto metallico. Una via utilizzata per risolvere questo problema è la modifica di un unico specchio perforandolo centralmente con un appropriato foro a sezione ellittica. Questa soluzione è di più difficile realizzazione perché è necessario trovare qualche laboratorio che disponga della apparecchiatura necessaria per il taglio al laser di specchi e vetri. Non è così facile.
Esiste però una via molto semplice per aggirare il problema delle immagini fantasma: utilizzare solo una delle due metà dello specchio. Ho chiamato questa soluzione: “Specchio a mezza luna”.
Con l’aiuto di alcune foto cercherò di spiegare come realizzare questo semplicissimo sistema di guida per spettroscopisti che desiderano guidare sulla stessa stella (o oggetto celeste) oggetto di indagine ed osservazione spettroscopica.

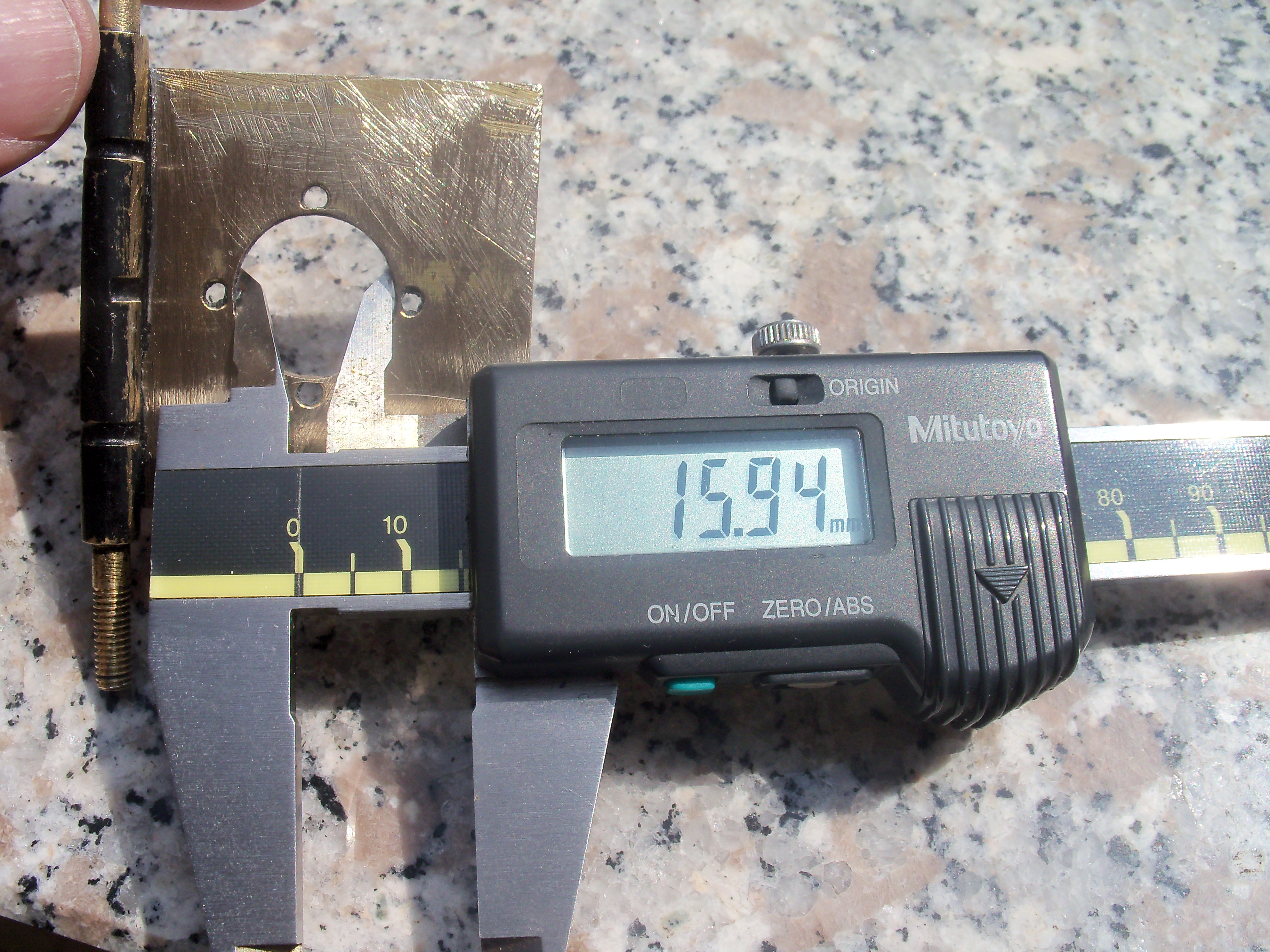

1) In questa foto vedete il supporto metallico prelevato dall’interno del nostro flip mirror. Su questo supporto realizzeremo un foro di circa 16 mm di diametro in posizione centrale.

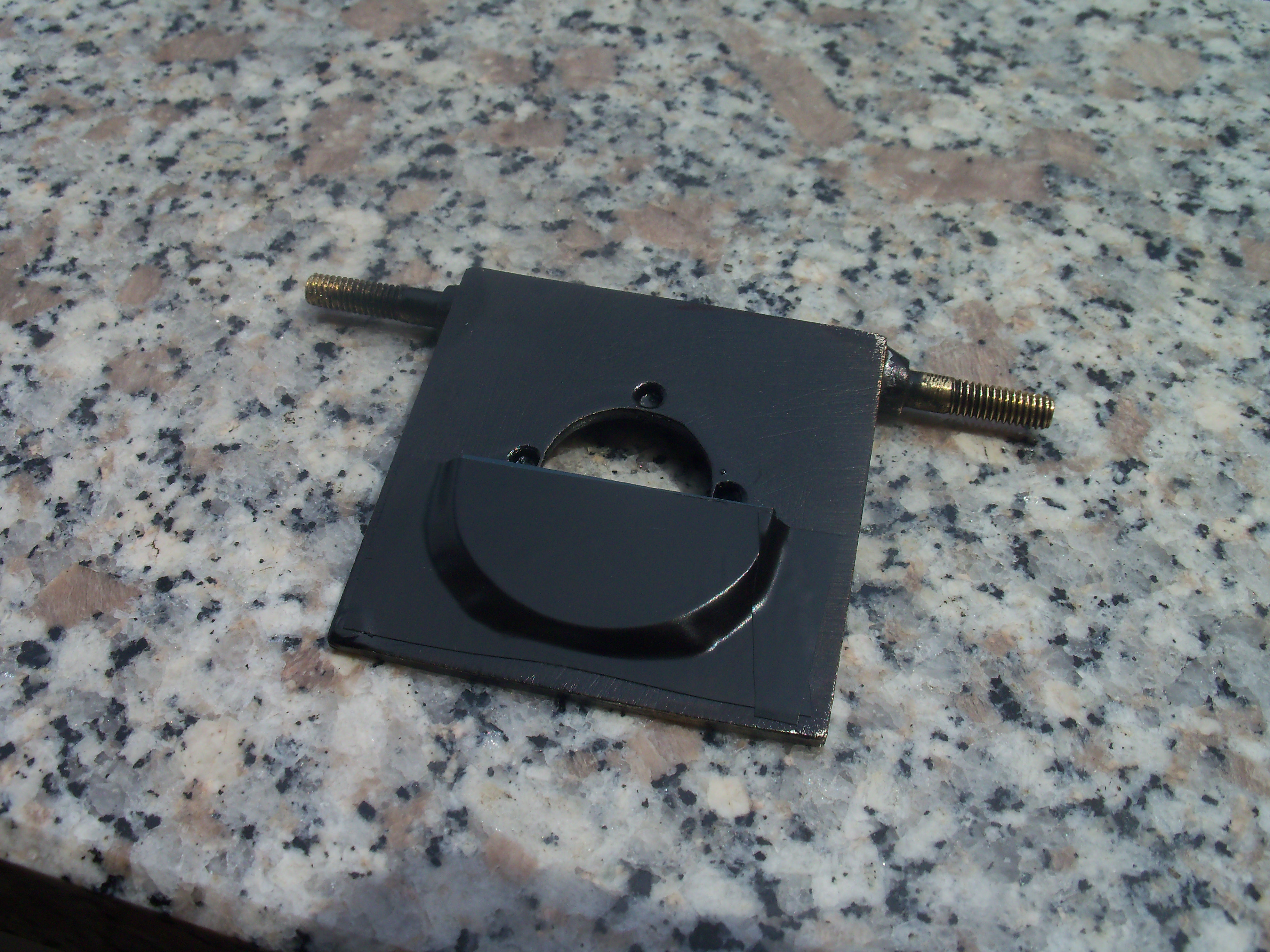

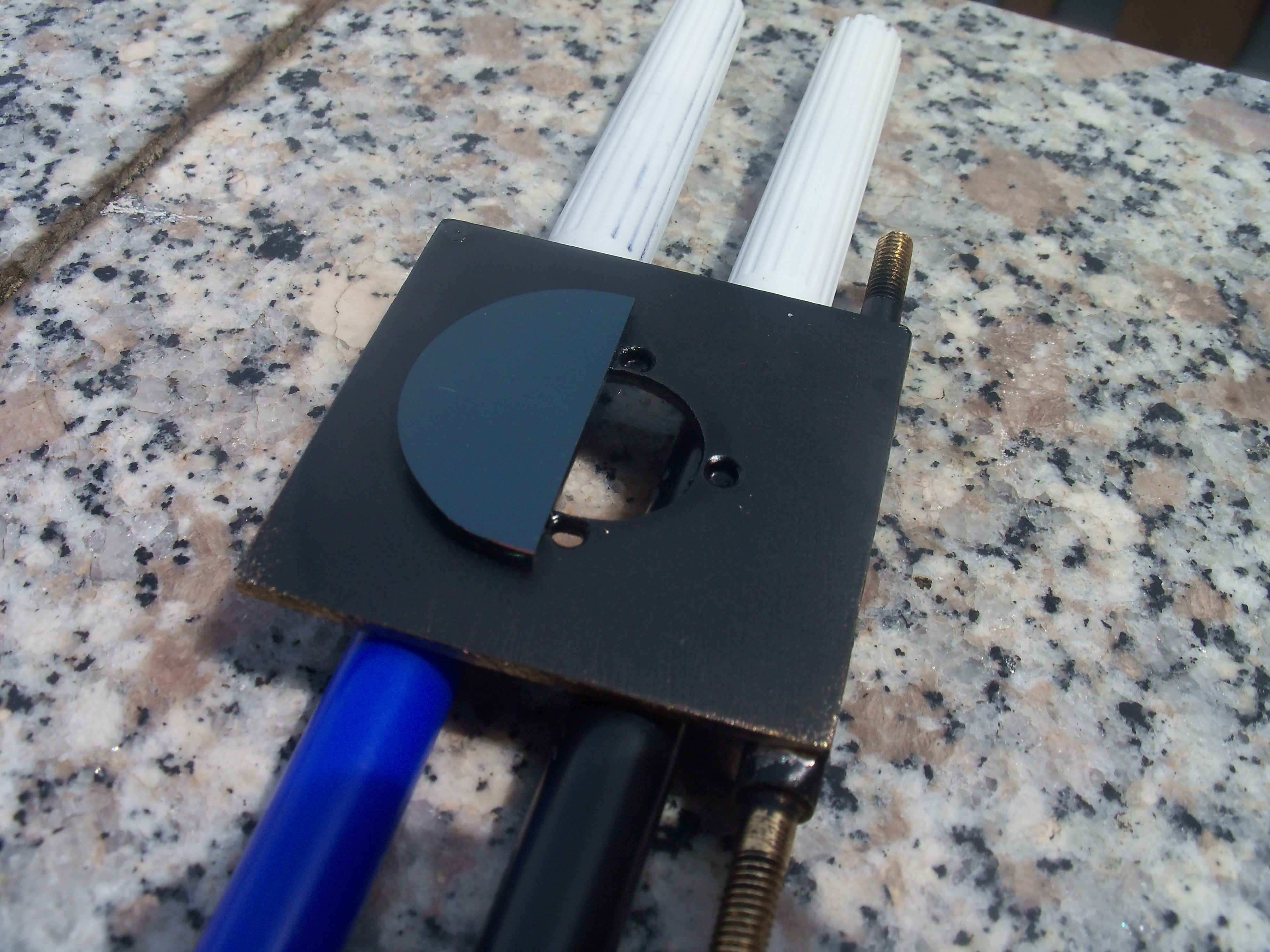

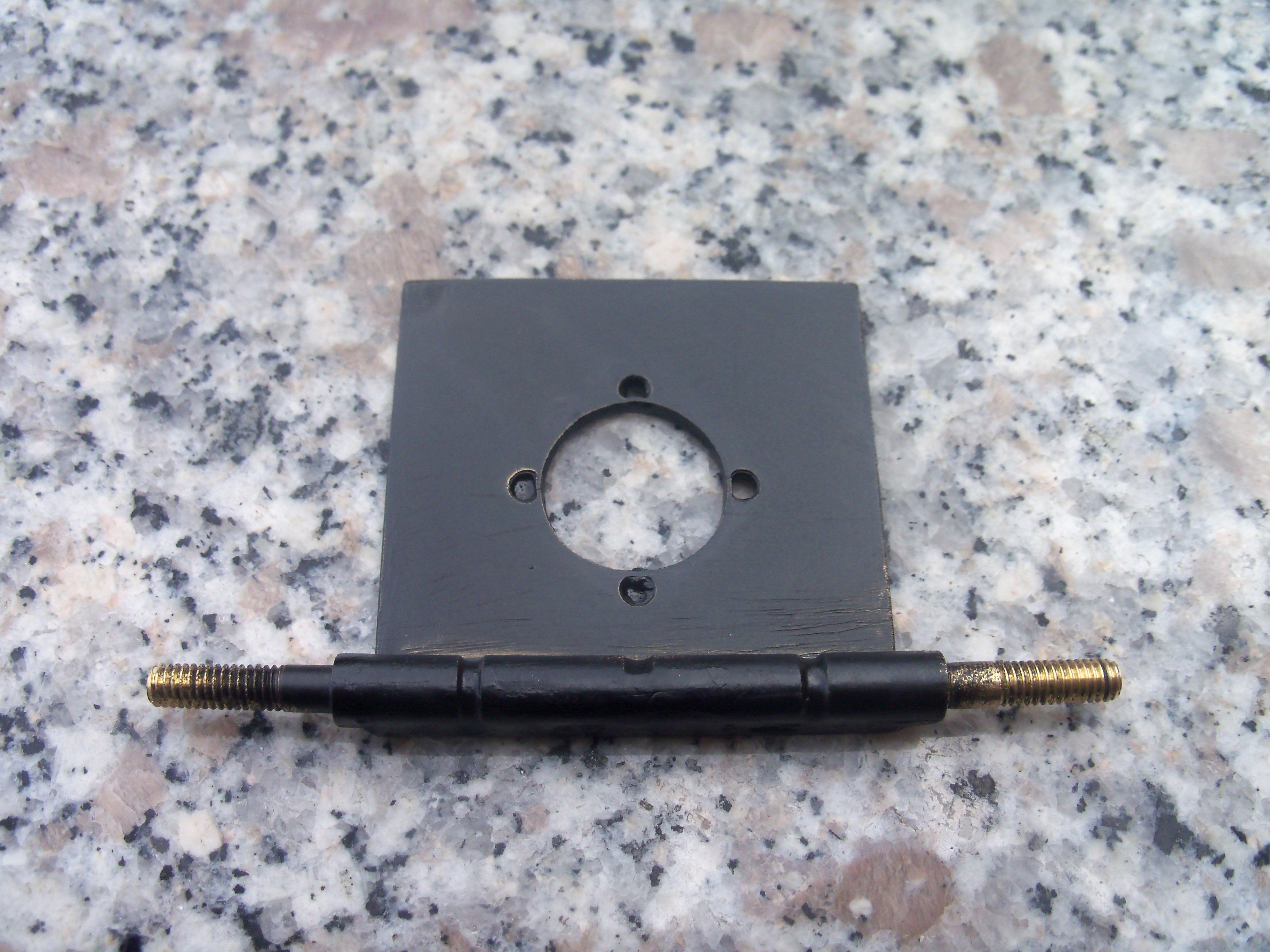

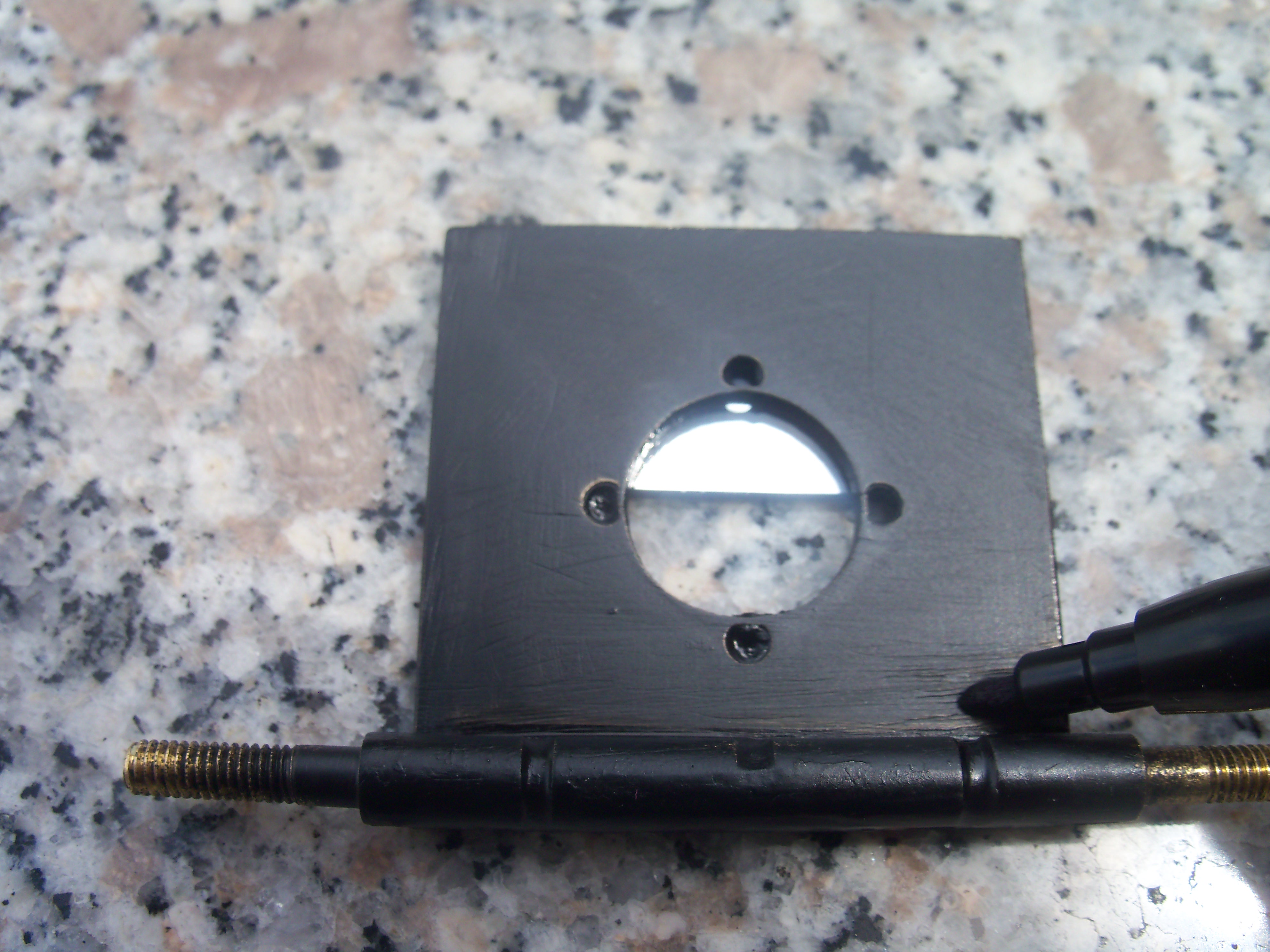

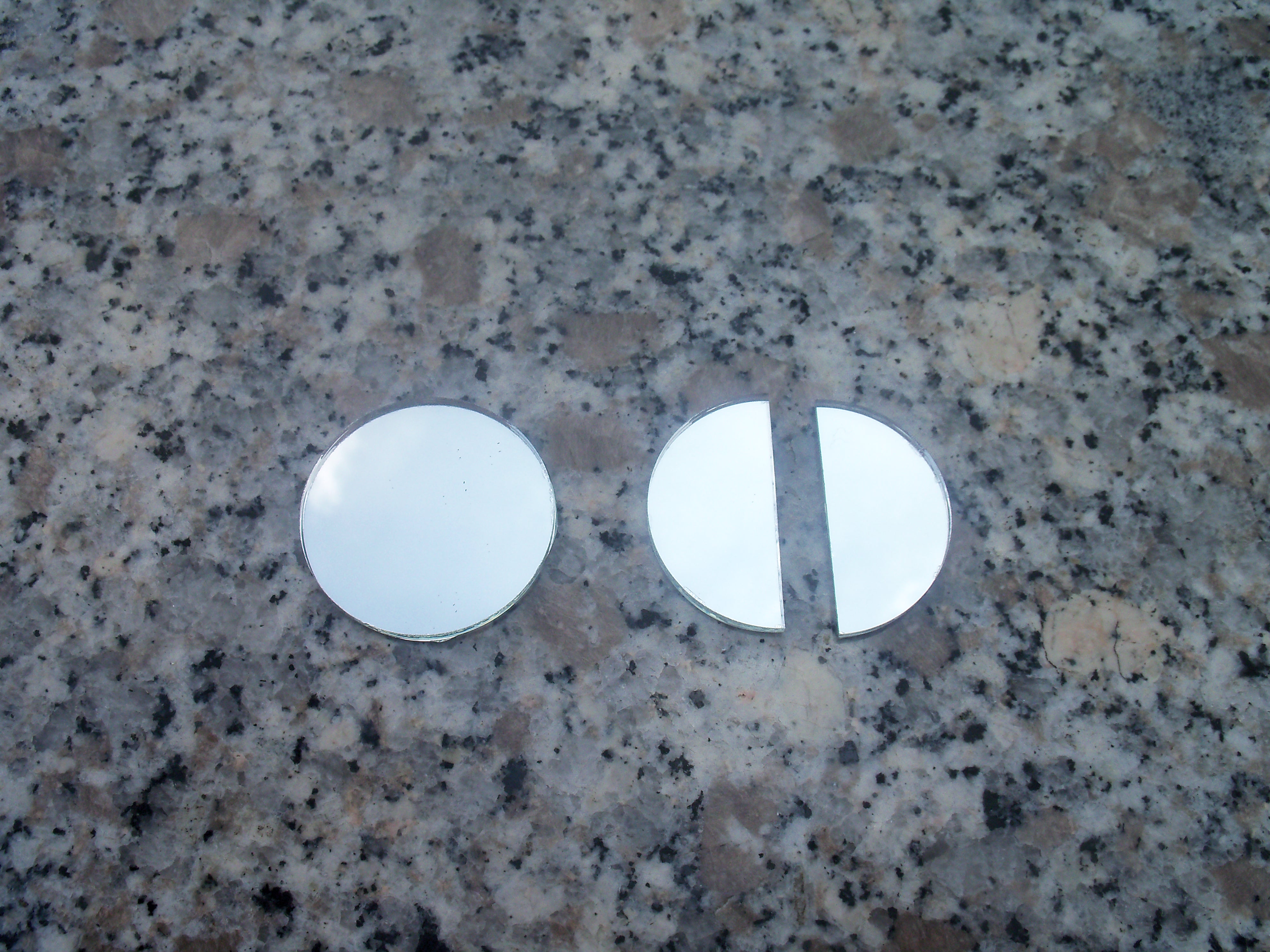

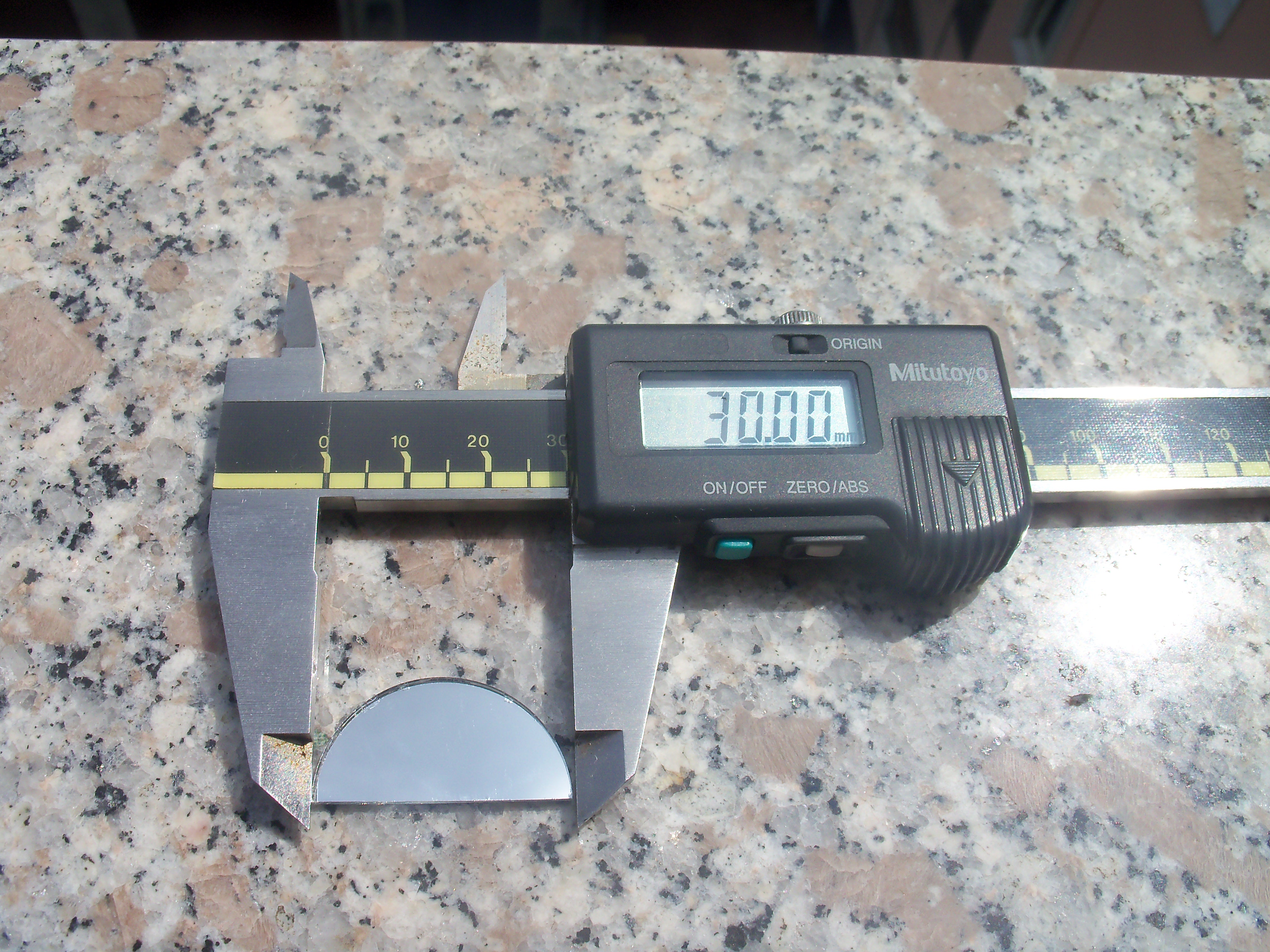

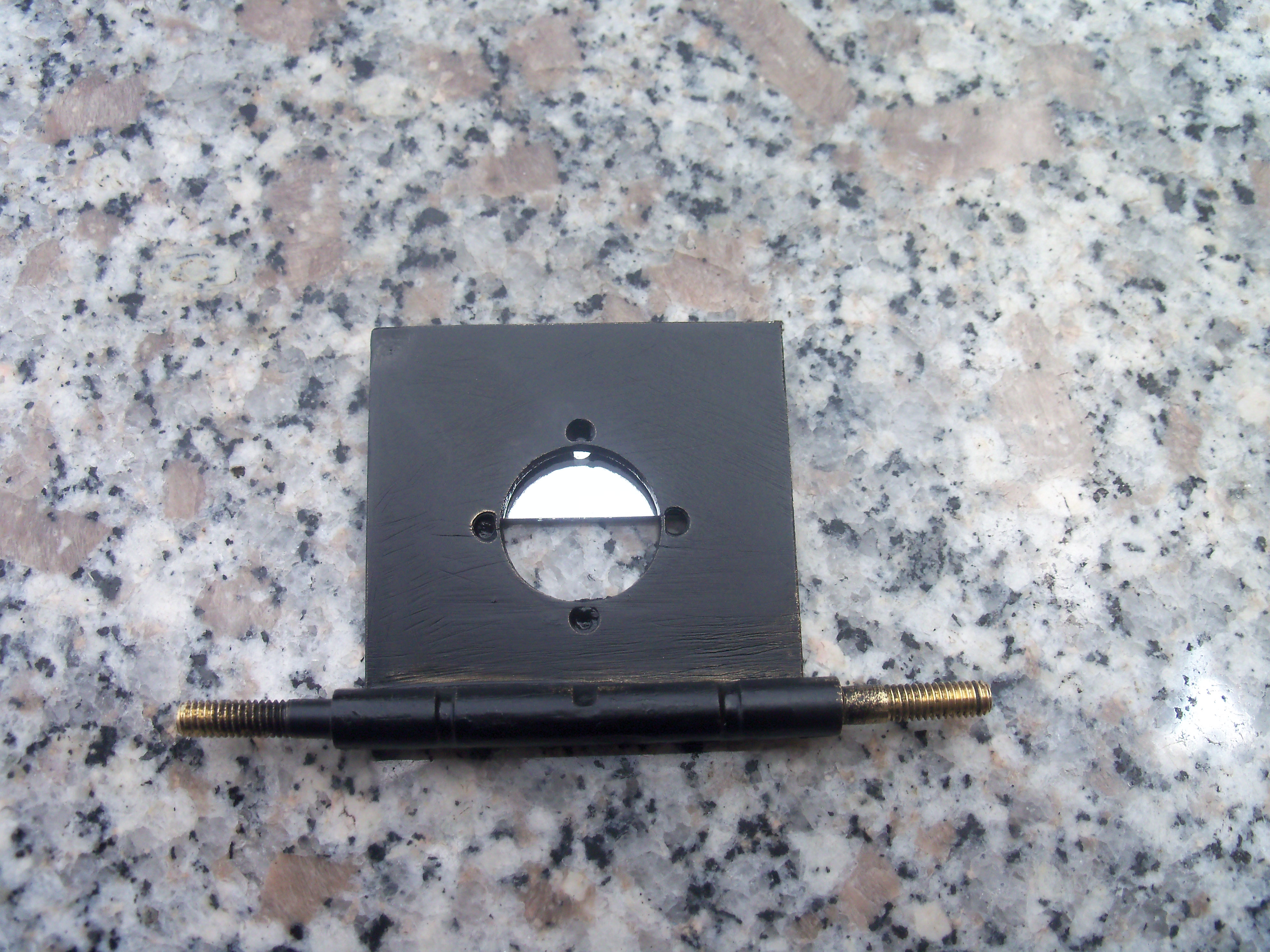

2) Dopodichè sarà necessario pulire molto bene il supporto con del diluente e quindi verniciarlo con una vernice nera opaca spray. 3) Qui vedete il supporto già verniciato. I piccoli 4 fori che vedete nella foto sono i fori dove nel mio flip mirror in origine era fissato lo specchio originale. Chiaramente a noi non servono e possiamo lasciarli lì. Qui vedete il supporto metallico verniciato. In futuro sarà possibile ricostruirsi il flip mirror originale senza alcun problema. 4) Presso qualsiasi bricolage shop potete acquistare un sacchettino di specchietti veri (non di plastica). Ce ne sono di diverso diametro e vengono utilizzati molto nel bricolage. Vi consiglio un diametro di 30 mm. Quindi presso un vetraio, dove vengono realizzate le cornici, si può chiedere il favore di dividere lo specchio in due esatte metà. 5) Adesso, molto semplicemente, con l’aiuto di una colla potente che tutti abbiamo a casa possiamo applicare una delle due metà così come vedete nella foto, ovvero con il lato riflettente che guarda attraverso il foro. Non chiedetemi perché…ma dopo molti tests ho visto che questa è la soluzione che più facilmente ci permette di trovare la stella e di posizionarla quindi nella fessura del nostro spettroscopio. 6) Quindi vi suggerisco di applicare comunque un pezzo di nastro adesivo nero da elettricista sopra il nostro specchietto a mezza – luna precedentemente già fissato con la colla. 7) Con un pennarello nero potete quindi ritoccare il vostro supporto metallico per disporre di un uniforme sfondo nero opaco e quindi evitare riflessi parassiti. ....continua nel post successivo !
